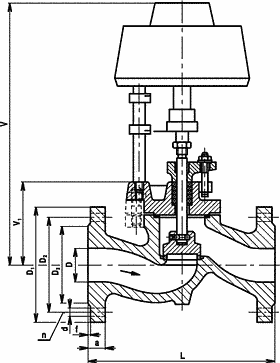

Technický obrázok

Názov produktu

V30 113 616 PN16

Technický popis
Ventil je ovládaný tiahlom elektrického servomotora. V telese je zavalcované sedlo, na ktoré dosadá uzatváracia kuželka ovládaná elektrickým servomotorom. Uzatváracia kuželka je otočne spojená s vretenom.
Materiál
Teleso a veko sú zo sivej liatiny, upchávkové veko z temperovanej liatiny. Kuželka, vreteno a sedlo v telese sú z korózievzdornej ocele.
Montáž
Doporučuje sa do vodorovného potrubia so servomotorom hore. Pri montáži v iných polohách sa vyžaduje ochrana servomotoru proti prípadnému unikaniu a stekaniu pracovnej látky. Servomotor musí byť podopretý, alebo uchytený na závese. Smer prúdenia je určený šípkou na telese.
Použitie
Prevádzkovým médiom je voda, vodná para, vzduch, neagresívne kvapaliny a plyny. Ventil slúži ako uzatvárací, alebo vypúšťací orgán, ako regulačný orgán je nevhodný.

Tabuľka rozmerov:


DN D L (V) V1 D1 D2 D3 a f d n zdvih (kg)
15 15 130 420 88 95 65 47 14 2 14 4 8 10,6
25 25 160 420 88 115 85 68 16 2 14 4 8 11,8
40 40 200 440 110 150 110 88 18 3 18 4 14 16,4
50 50 230 440 110 164 125 102 20 3 18 4 17 18,4
65 70 290 465 135 185 145 122 20 3 18 4 23 26,6
80 80 310 470 140 200 160 133 22 3 18 8 29 30,6



Celková výška (kóta V) a hmotnosť (kg) závisí na použitom servomotore.

Tabuľka použitia:


  Teplota[°C]                      Tlak[MPa]
                          200                         1,28
                          300                         0,96



Prevádzkovým médiom je voda, vodná para, vzduch, neagresívne kvapaliny a plyny. Ventil slúži ako uzatvárací, alebo vypúšťací orgán, ako regulačný orgán je nevhodný.
