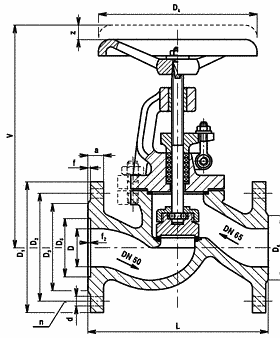

Technický obrázok

Názov produktu

V30 111 2100 PN100

Technický popis
Ventil je strmeňový s ručným ovládaním. Pripojenie prírubové.
Materiál
Teleso a strmeň sú z uhlíkovej, alebo zliatinovej ocele. Upchávkove veko je z uhlíkovej ocele, vreteno je z korózievzdornej ocele. Kuželka je z uhlíkovej, alebo zliatinovej ocele s návarkom.
Montáž
Do vodorovného aj zvislého potrubia. Smer prúdenia je určený šípkou na telese.
Použitie
Pre vodu, vodnú paru, neagresívne kvapaliny a plyny.

Tabuľka rozmerov:


DN D L V z D1 D2 D3 D5 D6 a f f2 d n Dk kg
50 50 300 410 50 180 135 102 88 102 26 3 3 22 4 250 31
65 68 340 445 52 205 160 122 110 122 26 3 3 22 8 320 42
80 80 380 516 57 210 170 142 121 135 28 3 3 23 8 400 46
100 100 430 548 64 250 200 170 150 160 30 3 3 27 8 400 64
125 125 500 615 77 295 240 205 176 190 34 3 3 30 8 450 109
150 150 550 670 90 340 280 240 204 220 36 3 3 33 8 500 164

DN D L V z D1 D2 D3 D5 D6 a f f2 d n Dk kg
50 52 300 410 50 195 145 102 88 102 28 3 3 26 4 250 32
65 68 340 445 52 220 170 122 110 122 30 3 3 26 8 320 46
80 80 380 516 57 230 180 150 121 135 32 3 3 27 8 400 57
100 100 430 548 64 265 210 175 150 160 36 3 3 30 8 400 74
125 125 500 615 77 310 250 210 176 190 40 3 3 33 8 450 121
150 150 550 870 90 350 290 250 204 220 44 3 3 33 12 500 179



Prvá tabuľka : PN63
Druhá tabuľka: PN100

Tabuľka použitia:


Teplota[°C]             PN 63/Materiál telesa 42       PN 100 /Materiál telesa  2643.1            PN 63  /Materiál telesa 42       PN 100  /Materiál telesa 2744.5
       -20            6,3          10 - -
      200            6,3          10            6,30       10,00
      300            5,0            8            5,70         8,90
      400            4,0            6            5,00         8,00
      550              -            -            2,15         3,43



Pre vodu, vodnú paru, neagresívne kvapaliny a plyny.
