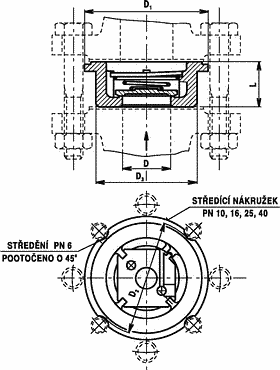

Technický obrázok

Názov produktu

C09 402 040 PN40

Technický popis
Teleso je bez pripojovacích prírub.
Materiál
Teleso, kuželka, pružina a doska sú z korózievzdornej ocele.
Montáž
Prevedenie s pružinou je možné namontovať v ľubovoľnej polohe. Prevedenie bez pružiny sa montuje do zvislého potrubia s prívodom pracovnej látky zo spodu. Smer prúdenia je vyznačený šípkou na telese /pod kuželkou/.
Použitie
Na zamedzenie spätného prúdenia prevádzkovej tekutiny/kvapaliny,para a plyn/ v parných teplovodoch, hydraulických a pneumatických rozvodoch. Môže sa použiť ako pretlakový, zavzdušňovací ventil do sacích košov čerpadiel ap. Pre maximálne prevádzkové parametre. Spätný ventil nie je uzatváracia armatúra, preto je nutné v prípade požiadavky na tesnosť zaradiť do potrubia ešte uzatváraciu armatúru

Tabuľka rozmerov:


DN D L D1 D2 D3 ξ kv  ↑[Pa] kg
                 Sandart     b.p.
                      smer toku

15 15 16,0 52 43,5 40 5,88 4,77 2500 1500 1500 400 0,15
25 25 22,0 72 63,5 52 6,97 11,03 3000 2000 1500 400 0,28
40 40 31,5 93 86,5 74 7,60 22,63 2500 1500 2000 600 0,65
50 50 40,0 108 96,5 92 6,95 38,20 2000 1500 1500 800 1,00
65 70 46,0 128 116,0 113 8,60 68,80 3000 2000 2000 1000 1,90
80 80 50,0 143 132,5 132 11,7 78,60 3000 2000 1500 1500 2,90



v stlpcoch so šípkami sú otváracie tlaky kuželky pre štandardný smer toku

Tabuľka použitia:


Teplota[°C] Tlak [MPa]
-50 4,0
200 4,0
300 3,2
400 2,5
