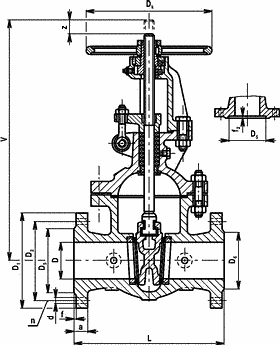

Technický obrázok

Názov produktu

S38.1 111 540 PN40

OBJEDNAŤ
Dopyt / Otázka
Technický popis
Strmeň posúvača je pevne spojený s vekom posúvačovej komory. Slúži na vedenie vretena pomocou vretenovej matice. Tá sa otáča spolu s ručným kolesom a tým vysúva, alebo zasúva vreteno, ktoré sa neotáča. Vreteno nesie tuhý klin, v strmeni je utesnené upchávkou. Náliatky v telese posúvača vymedzujú priamočiary pohyb klinu. Vysunuté vreteno nad ručným kolesom signalizuje polohu „otvorené“.
Materiál
Teleso, klin a strmeňové veko sú z uhlíkovej, alebo zliatinovej ocele, vreteno je z korózievzdornej ocele. Tesniace plochy sediel /teleso a klin/ sú vytvorené návarom z korózievzdornej, alebo zliatinovej ocele.
Montáž
Do vodorovného aj zvislého potrubia. Smer prúdenia je ľubovoľný.
Použitie
Posúvač nie je vhodný na reguláciu.

Tabuľka rozmerov:


PN DN D L V z D1 D2 D3 D5 D6 a f f2 d n DK kg
25 300 300 500 1450 330 485 430 390 - 390 34 4 4,0 30 16 500
25 350 350 550 1580 363 555 490 450 - 450 38 4 4,0 33 16 500
25 400 400 600 1810 420 620 550 505 - 505 40 4 4,0 36 16 560
25 500 500 700 2200 520 730 660 615 - 615 44 4 4,0 36 20 630
40 40 40 240 418 55 150 110 88 - 85 18 3 3,0 18 4 200 27
40 50 50 250 426 67 165 125 102 - 95 20 3 3,0 18 4 200 29
40 65 65 290 520 86 185 145 122 - 115 22 3 3,0 18 8 250 43
40 80 80 310 555 96 200 160 138 - 130 24 3 3,0 18 8 250 50
40 100 100 350 644 120 235 190 162 - 150 24 3 3,5 22 8 250 75
40 125 125 400 746 145 270 220 188 - 175 26 3 3,5 26 8 320 112
40 150 150 450 855 172 300 250 218 - 200 28 3 3,5 26 8 400 142
40 200 200 550 1065 225 375 320 280 - 260 34 3 3,5 30 12 450 190
40 250 250 650 1270 278 445 385 345 - 315 38 3 3,5 33 12 500 356





Tabuľka použitia:


Teplota[°C] GS-C25/PN25 422643.1/PN25 422744.5/PN25 GS-C25/PN40 422643.1/PN40 422744.5
-20 2,5 MPa 2,5 MPa - 4,0 MPa 4,0 MPa -
200 2,2 2,5 2,5 3,5 4,0 4,0
300 1,7 1,9 2,5 2,8 3,2 3,6
400 1,3 1,4 2,5 2,1 2,5 3,2
425 - 1,1 - - 2,2 3,1
450 - 0,7 2,4 - 1,8 2,9
475 - - - - - 2,8
500 - - 1,9 - - 2,7
525 - - 1,2 - - 2,6
550 - - 0,8 - - 2,5



Posúvač nie je vhodný na reguláciu.
