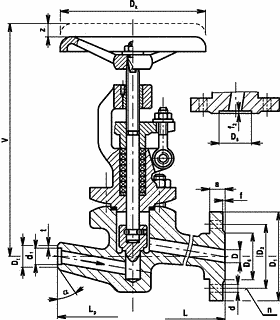

Technický obrázok

Názov produktu

V40 121 3100 PN100

Technický popis
Prevedenie strmeňové s ručným ovládaním. Pripojenie prírubové, alebo privarovacie.
Materiál
Teleso a strmeň sú z uhlíkovej, alebo zliatinovej ocele, vreteno je z korózievzdornej ocele. Kuželka je z korózievzdornej, alebo zliatinovej ocele.
Montáž
Do vodorovného a zvislého potrubia. Smer prúdenia je určený šípkou na telese.
Použitie
Ako regulačný orgán pre vodu a vodnú paru, na zvláštnu požiadavku aj pre iné neagresívne prevádzkové látky.

Tabuľka rozmerov:


DN Lp Dt d1 t α kg
15 120 22,0 16,8 2,5 45 5,2
25 130 28,0 26,0 1,0 35 8,1
40 150 39,3 37,3 1,0 35 16,1

DN D L V z D1 D2 D5 D6 a f f2 d n Dk kg
15 15 210 255 20 105 75 40 47 20 2 3 14 4 125 7,5
25 25 230 310 30 140 100 58 68 24 2 3 18 4 160 12,4
40 40 260 390 50 170 125 76 88 26 3 3 23 4 200 24,5





Tabuľka použitia:


Teplota[°C]                       Tlak [MPa]/Materialtelesa   11416  Tlak [MPa]/Material telesa   15128
-20 10 -
200 10 10,0
300 8 8,9
400 6 8,0
550 - 6,3



Ako regulačný orgán pre vodu a vodnú paru, na zvláštnu požiadavku aj pre iné neagresívne prevádzkové látky.
